振動篩傳動中常用的三種聯軸器介紹

作者：紅星機器發布時間：2013-11-18 00:00:00 更新時間：2018-12-29 00:00:00

立即咨詢了解設備報價及服務，工廠直銷，享優惠折扣價！

在振動篩的傳動中，聯軸器是關鍵部件之一。常用的聯軸器常見的有三種形式：萬向聯軸器、輪胎聯軸器和橡膠聯軸器，本文將對這三種聯軸器的特點及具體應用作詳細分析介紹。

振動篩

圓振動篩

（1）萬向聯軸器

萬向聯軸器在篩分機傳動中，多用于電機與激振器和兩十激振器之間的連接。其結構如圖1所示。

振動篩萬向聯軸器

（2）輪胎聯軸器

輪胎聯軸器常用于電機與激振器之間的連接。其結構簡單，價格便宜，目前應用較廣。

輪胎聯軸器結構見由橡膠帶制作的撓性膠帶片和兩個半聯軸節組成。

輪胎聯軸器工作時，動力由一個半聯軸器傳遞給膠帶撓性片，再將動力傳遞給另一個半聯軸器。由于撓性膠帶片在寬度方向剛度很大，組合成聯軸器后，其切向剛度遠大于徑剛度，因此，利用切向力可以傳遞很大的扭矩，以驅動激振器，利用徑向剛度小，可以承受較大的徑向跳動，達到減振的目的，從而實現由固定電機到振幅較大的篩箱間的動力傳輸。

（3）橡膠聯軸器

橡膠聯軸器，又稱三爪撓性聯軸器，結構由法蘭、圓形平膠帶、壓板和螺栓等組成（圖2）。

振動篩橡膠聯軸器

該聯軸器結構簡單，但軸向尺寸比較大，常用于兩個激振器間的連接。ZK型直線振動篩上就是采用的橡膠聯軸器連接形式。

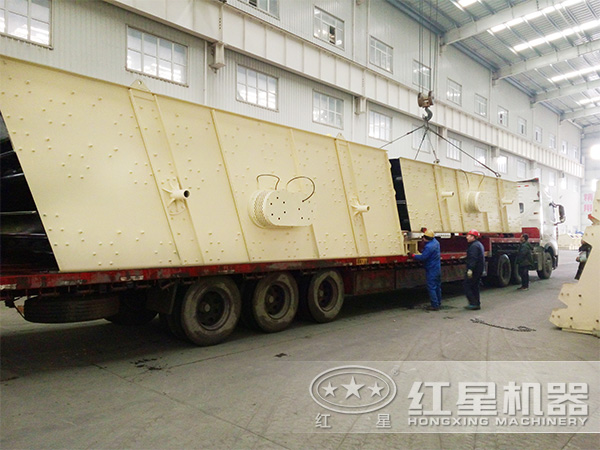

振動篩發貨現場

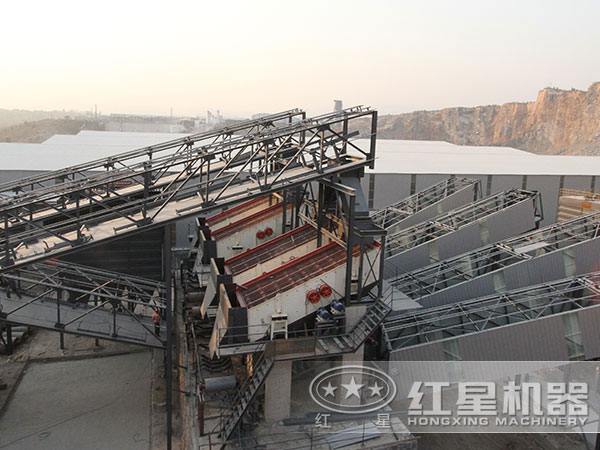

振動篩用戶生產現場

振動篩山西用戶生產現場

紅星振動篩多少錢一臺？

紅星機械廠家位于河南鄭州，是大型、正規的振動篩生產商，為用戶朋友們提供的圓振動篩型號多、質量可靠，是直接與客戶進行對接，沒有了中間商的盈利，而且紅星對于設備的定價更經濟實惠，一臺振動篩多少錢，可以隨時在線詢價，獲得詳細的報價單，及更多詳情資訊，都有技術經理為您解答。

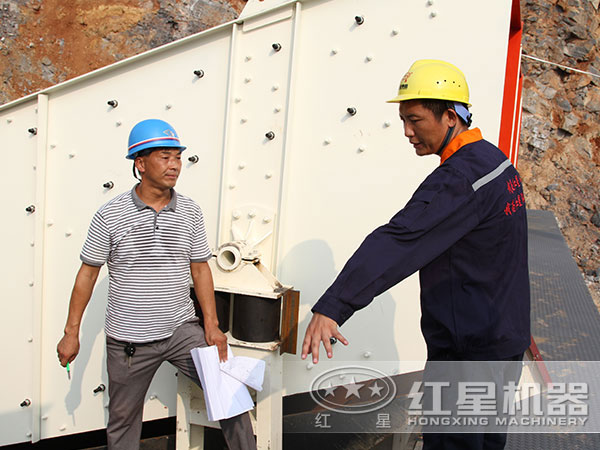

紅星售后服務
